Sökülə bilən boşqablı istilik dəyişdiricisi

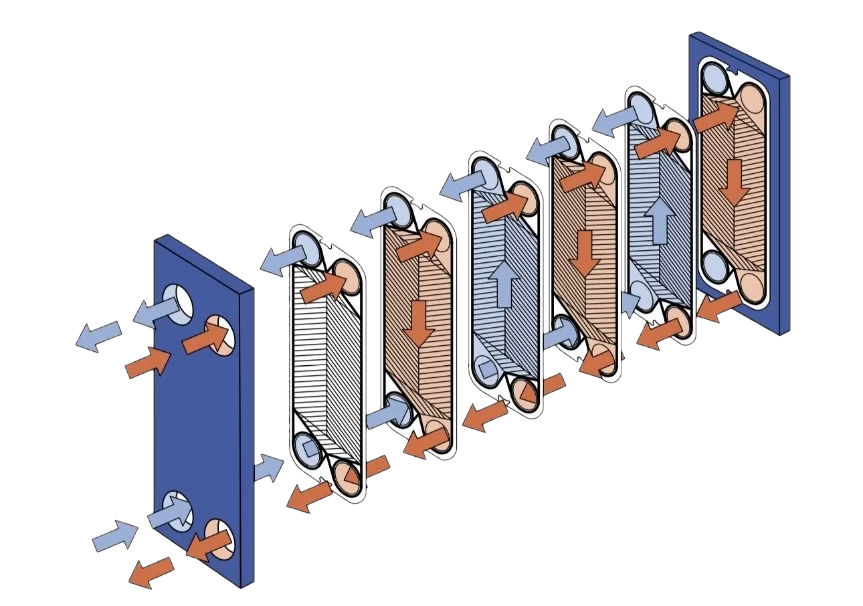

Sökülə bilən boşqablı istilik dəyişdiricisi (PHE) 2 maye (iş mühiti) arasında istilik mübadiləsi prosesinin baş verdiyi bir cihazdır. Bu proses bir boşqab paketində aparılır. İsti və soyuq mayelər əks cərəyanla bir-birinə nisbətən boşqab vasitəsilə hərəkət edir. Hər bir boşqabda mayelərin bir-birinə qarışmasının qarşısını alan bir conta var.

Müxtəlif mayelər iş mühiti kimi çıxış edə bilər. Hər növ maye və temperatur rejimi üçün plitələr fərdi olaraq seçilir. Onlar adətən aşağıdakı materiallardan hazırlanır:

• AISI304 – aşağı karbon tərkibli yüksək temperaturda turşuya davamlı dəmir ərintisi olan paslanmayan polad plitələr;
• AISI316 - korroziyaya davamlı ərinti. Nikel, molibden və titan əlavə edildiyi üçün yüksək temperatura davamlıdır;
• SMO 254 – aqressiv mühitlər üçün. Plitənin gücünü və dayanıqlığını artıran xrom, nikel, mis və vanadium əlavəsi ilə bir ərinti;
• Titan - yüksək aqressiv mühitlər üçün.

Plitələr soyuq ştamplama üsulu ilə 0,4 ilə 1,0 mm qalınlığında istehsal olunur. İş yerində, onlar bir-birinə sıx şəkildə basılır və sonradan işləyən medianın axacağı yivli kanallar meydana gətirirlər. Ştamplama prosesində meyl açıları ilə yaranan kanallar plitələrin istilik ötürmə xüsusiyyətlərinə təsir göstərir.

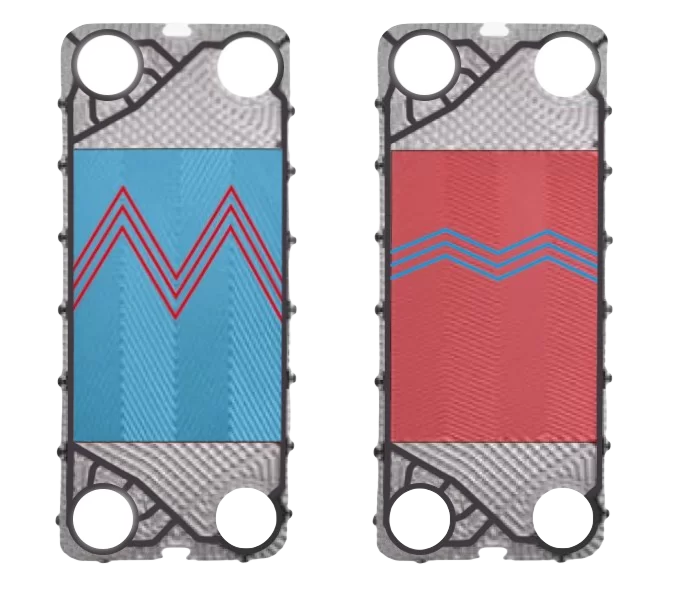

Eğim bucağının 2 əsas növü var:

• Kəskin – aşağı istilik ötürmə qabiliyyəti (aşağı istilik ötürmə əmsalı), aşağı hidravlik müqavimət;
• Küt - yüksək istilik ötürmə xüsusiyyətləri və hidravlik itkilər.

Plitələr arasında istilik dəyişdiricisi contaları və ya onlar da deyilir - möhürlər quraşdırılmışdır. Onlar təcrid edir, bitişik maye axınlarını istiqamətləndirir və sızmanın qarşısını alır. Contalar, plitələr kimi, hər bir maye və temperatur şəraitinə uyğunluq əsasında fərdi olaraq seçilir.

• EPDM (Etilen Propilen Dien Monomeri). Etilen propilen dien rezin, köpük kauçuk;
• Viton (FPM, FKM) – bisfenol əlavə edilmiş flüorlu kauçuk;
• NBR (Nitrile Butadiene Rubber) – butadien-nitril rezin.

Aşağıda müxtəlif mayelərlə contanın uyğunluğunun müqayisəli cədvəli verilmişdir.

	EPDM	Viton(FPM,FKM)	NBR
Tətbiq temperaturu	-20 ilə +150 arasında	-20 ilə +190 arasında	-20 ilə +130 arasında
Maks. temperatur	140-160	180-200	120-140
Mayelərlə uyğunluq
Azot	1	1	1
Ammonium qazı/nitrit/nitrat	1	4	1 (isti qazdan başqa)
Asetilen	1	1	2
Aseton	1	3	4
Benzin	4	1	1
Benzol	4	4	4
Bor turşusu	1	1	1
Brom	4	1	4
Butan	4	1	1
Su	1	1	1
Hidrogen qazı soyuq/isti	1	1	1
qliserin	1	1	1
Yanacaq	4	1	1
Dizel yanacağı	4	1	1
Quru təmizləmə üçün mayelər	4	1	3
Alüminium əsaslı mayelər	1	1 (isc. Asetat)	1
Avtomatik transmissiya mayesi	4	1	1
Əyləc mayesi	1	4	3
Yağ turşuları	4	1	2
Kalium xlorid, sianid, sulfit, sulfat	1	1	1
Kalsium xlorid/sulfid/nitrat	1	1	1
Natrium karbonat (soda külü)	1	1	1
Kastor yağı	2	1	1
Kerosin	4	1	1
Hindistancevizi yağı	3	1	1
Qarğıdalı yağı	3	1	1
Sitrik turşusu	1	1	1
kərə yağı	1	1	1
Metanol	1	1	1
Metil spirti	1	4	1
Mineral yağ	4	1	1
Laktik turşu isti olur	4	1	4
Laktik turşu soyuq	1	1	1
Təmizləyici həllər	1	1	1
Sabun məhlulları	1	1	1
Təbii qaz	4	1	1
Zeytun yağı	2	1	1
Hidrogen peroksid (90%)	3	2	4
Çörək soda	1	1	0
Propan	4	1	1
Silikon yağı	1	1	1
Neft əsaslı sürtkü yağları	4	1	1
duzlu su	1	1	1
Konsentratlı xlor turşusu	3	1	4
Mis sulfat	1	1	1
Karbon qazı, yaş/quru	2	2	1
Pambıq yağı	3	1	1
Xlor nəmdir	4	1	4
Quru xlor	1	1	4
Xlor-duz məhlulu	4	1	4
Natrium xlorid/siyanür	1	1	1
Qələvi məhlullar	1	2	2
Epoksi qatranlar	1	4	0
Etanol	1	3	3

Üstünlüklər:

• Son qiymətə müsbət təsir göstərən istehsal, montaj və istismara verilməsi üçün aşağı xərclər;
• PTO-nun performansı plitələrin sayını dəyişdirərək asanlıqla artırıla və tənzimlənə bilər;
• Baxım və təmir işlərini yerinə yetirmək üçün bütün ustalar komandasına ehtiyacınız yoxdur. Bu vəzifəni 1 təlim keçmiş işçi yerinə yetirə bilər;
• Dizaynına görə PTO çox yer tutmur;
• PTO-nun ən ağır hissəsi onun dəstəkləyici hissəsidir (çərçivə, gərginlik sancaqları və təzyiq lövhələri) və boşqab paketinin özü əhəmiyyətsiz bir çəkiyə malikdir. Bu iki amil birlikdə onun son çəkisinə təsir göstərir. Digər istilik dəyişdirici dizaynları ilə müqayisədə, çıxarıla bilən PTO ən kiçik çəkiyə malikdir.

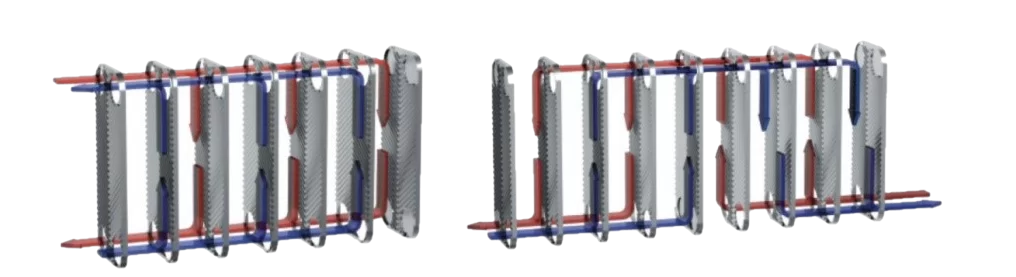

Plitəli istilik dəyişdiriciləri soyuducu axınının sxeminə görə təsnif edilir. PTO-nun iki əsas növü var: tək keçidli və cüt keçidli. Üç dövrəli, dörd dövrəli və beş dövrəli növləri də var.

2 əsas variantı nəzərdən keçirək:

• Tək dövrəli PTO

Soyuducunun hərəkət istiqaməti sabitdir və bütün lövhə paketi boyunca bütün uzunluğu boyunca dəyişmir. Başqa bir ad tək dövrəli istilik dəyişdiricisidir;

• Cüt dövrəli PTO

Texnoloji cəhətdən ardıcıl olaraq bağlanmış iki tək dövrəlidir. Onlara tez-tez ikili dövrə deyilir. Boşqab paketinin ortasında 2 tıxaclı deşik olan boşqablar var. Bu, soyuducu suyun istiqamətini əks istiqamətdə dəyişməyə imkan verir.

Seçim və hesablama üçün aşağıdakı ilkin məlumatlar tələb olunur:

• Güc, kVt;
• Tərəflər üzrə axın sürətləri, m3/saat və ya kq/saat;
• Hər iki dövrənin giriş və çıxışındakı temperaturlar, °C;
• Mayelərin adı (sxemlərdə axan media)

Sökülə bilən boşqablı istilik dəyişdiricisi sifariş etmək üçün anketi doldurun və bizə göndərin. Formanı doldurmaqda çətinlik çəkirsinizsə, hər zaman bizimlə telefon və ya e-poçt vasitəsilə əlaqə saxlaya bilərsiniz. Siz həmçinin bizdən TF Termoflow istilik dəyişdiricisi üçün ehtiyat boşqablar və sızdırmazlıq contaları dəstini sifariş edə bilərsiniz.
